音・振動・衝撃を熱エネルギーに替え、吸収するマクセルクレハの制振材「VBRAN®／ヴィブラン」。
低硬度〜高硬度、ゴム系、フォーム材など、多彩な素材で提供していきます。
また、極薄加工や長尺加工にも対応致しますので、様々な用途への対応、コストダウンにも貢献します。
- 音、振動、衝撃を吸収し、熱エネルギーに変換します。
- マクセルクレハが長年培ったノウハウを活かして、ゴム、フォームなど様々な素材でご提供できます。
- 極薄、長尺加工にも対応致しますので、多用途・コストダウンに寄与します。
※VBRAN®／ヴィブランとはVibration Blocking Rubber Anti Noisomenessの略称です。
弊社では、これから多様な素材を用いて様々な制振材をご提案していきます。
■品名・品番について
| シリーズ名 | 機能 |
| Gシリーズ | 防振・低反発・衝撃吸収 |
| Sシリーズ | 制振 |
| Fシリーズ | 吸音 |

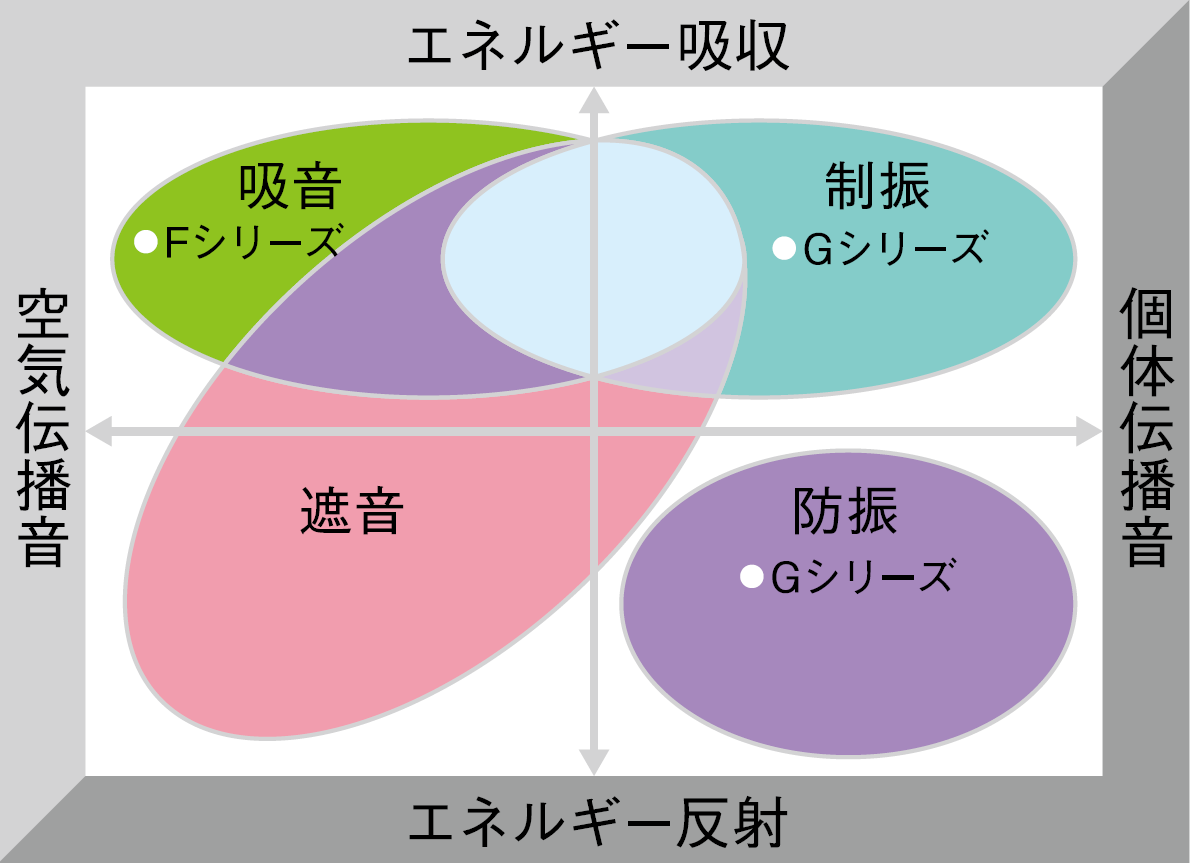

音源・伝播対策の両面で威力を発揮します。また、製品の素材によって防振・制振・吸音・遮音のそれぞれに対応します。
■製品シリーズ別での防音効果
■制振材 ラインナップ（2019年12月現在）
| 主な機能 | 製品名 |
| 衝撃吸収・防振・低反発 | Gシリーズ G-N57・G-A30 |
| 制振 | Sシリーズ S-N89F |
| 吸音 | Fシリーズ F-E56・F-E56F2・F-P30・F-P30F |
| ●高衝撃吸収 | ：常温域で衝撃吸収性に優れています。 |
| ●低 反 発 | ：反発弾性率 2.5％（エネルギー吸収率 97.5％） |
| ●高 耐 荷 重 | ：低硬度ゴム・ゲル等では困難な高荷重にも耐えられます。 |
| ●その他の特長 | ・長尺での製造が可能なため、コストダウンと製品の大型化への対応が可能です。 |
| ・ゴム物性を低下させることなく、低反発性を付与することができます。 | |
| ・耐油性・耐候性に優れています。 | |
| ・ゴム素材ですので、切削加工が容易にできます。 |
| 品番 | G-N57 （耐荷重Type） | G-A30（広温域Type） |
| 材質 | NBR（ニトリルゴム） | ACM（アクリルゴム） |
| 色 | 黒色 | 黒色 |
| 厚み | 0.5〜10ｍｍ | 1〜6ｍｍ |
| 幅 | 1,000ｍｍ（１M） | 1,000ｍｍ（１M） |
| 長さ | ３M | ３M |
|
■常温で衝撃吸収性に優れているゴムシートです。 ■反発弾性率2.5（エネルギー吸収率97.5％） ■低硬度ゴム・ゲル等では困難な高荷重にも耐えられます。 |
■広範囲の温域で衝撃吸収性に優れているゴムシートです。 ■反発弾性率2.5（エネルギー吸収率97.5％） ■耐熱性に優れております。 |
他の厚みについてはお問い合わせください。
| ●OA機器 | ：プリンターの足ゴム |
| ●PC、電子機器 | ：PC・HDDの底部、携帯電子機器の液晶廻り |
| ●輸送機器 | ：自動車内外装、重機、船舶 |
| ●機械設備関連 | ：コンプレッサー廻り、自動販売機 |
| ●住宅関連 | ：防振ユニット |
| ●スポーツ用品 | ：グリップ、プロテクター関連 |
| Type | 耐荷重 | 広温域 | |
| 品番 | G-N57 | G-A30 | |
| 硬度 | ポイント | 57 | 32 |
| 引張強さ | MPa | 11.3 | 3.8 |
| 切断時伸び | % | 520 | 380 |
| 熱老化試験 | % | 100℃×72hr | |
| ・引張強さ変化率 | +33 | +13 | |
| ・伸び変化率 | -21 | -13 | |
| ・硬さ変化率 | +10 | +3 | |
| 圧縮永久歪（70℃×24hr) | % | 59 | 19 |
| 圧縮永久歪（125℃×72hr) | % | 89 | 42 |
| 耐液試験 | % | 100℃×72hr | |
| ・IRM903 体積変化率 | -4 | +4 | |
| ・ASTM No1 体積変化率 | -10 | +2 | |
※各データは測定値であり保証値ではありません。
G-A30 広範囲の温域で衝撃吸収性に優れている素材です。
※各データは測定値であり保証値ではありません。
G-N57 耐荷重Type 高荷重にも耐えられます。
上記圧縮特性曲線は静的せん断弾性率を用いて計算で求めたものであり、実測値ではありません。
| 使用上の注意： |
本製品を使用されるに当たり、ゴムからの薬品移行により接触物の変色・変質等の可能性があります。 事前に御確認の上、ご使用下さい。 |
| ●NBR系です。 |
| ●制振効果を発揮します。 |
| ●難燃性です。 |
| ●音 吸 収 | ：ウレタンフォームに比べて、約3倍の吸音性能を発揮します。また、1,000〜4,000Hzと人間の可聴域で優れた吸音効果があります。 |
| ●高 機 能 | ：EVAは耐候性・耐薬品性に優れています。 |
| ●低環境負荷 | ：ウレタンフォームに比べてシアンガスの発生量が1000分の1ですので、比較的再生が容易で、環境への負荷を抑えることができます。 |
| ●その他の特長 | ：EVAは水に対して化学的に安定しているため、加水分解しません。 |
| 品 番 | F-E56 （汎用Type） | F-E56F2 （難燃Type） | F-P30 （耐熱Type） | F-P30F （耐熱Type） |
| 材 質 | EVA | EVA | EPDM | EPDM |
| 色 | グレー | アッシュブラウン | ブラック | ブラック |
| 厚 み | 2〜90mm | 2〜90mm | 2〜70mm | 2〜70mm |
| 幅 | 1,000mm（1M） | 1,000mm（1M） | 1,000mm（1M） | 1,000mm（1M） |
| 長 さ | 2M | 2M | 2M | 2M |
| 難 燃 | - | UL規格：HF-1 | - | - |
| ●情報家電 | ：携帯オーディオ機器、パソコンケース |
| ●その他 | ：建設住宅設備、自動車・新幹線の内外装、AV機器 |
吸音率…試料に「入射」するエネルギーと、反射しないエネルギー（「吸収」＋「透過」）との比
| 使用上の注意： |
本製品を使用されるに当たり、ゴムからの薬品移行により接触物の変色・変質等の可能性があります。 事前に御確認の上、ご使用下さい。 |
